di N. Paglialonga I7ZCZ
Premessa L'antenna qui presentata e’ semplice, efficiente e dí ingombro ridotto. Essa puo’ risolvere i problemi di molti che'come me hanno tetti o terrazzi con spazi molto limitati.
Caratteristiche Copertura 40 ‑ 20 ‑ 15 m R.O.S. 1 - 1,5 o meno con curva molto piatta Discesa coassiale 50 o 75 ohm Lunghezza massima uguale o inferiore alla metá di un dipolo Presenza di lobi con bassissimi angoli di radiazione.

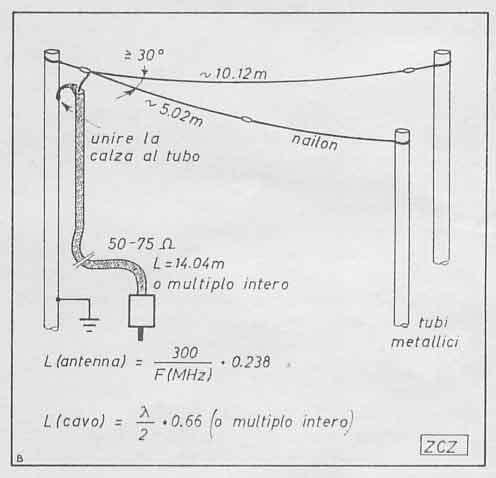

Funzionamento L'antenna lavora ad un quarto d'onda su 40 e 20 metri e tre‑quarti d'onda sui 15 m e non necessita di alcun accordatore d'antenna. Il rendimento é simile al dipolo, ma su distanze notevoli e in particolare sui 15m da risultati spesso sorprendenti. Importante é la lunghezza della discesa che deve essere calcolata. I dati in figura sono iniziali e in pratica si dovrá ridurre o in qualche caso allungare l'antenna di pochi centimetri. Attenzione, chi adopera cavo TV, osservi l'isolante interno: se é spugnoso e non trasparente il coefficiente di velocitá e 0,82; si sostituisca in tal caso tale valore allo 0,66 riportato in figura. Suggerimenti e note Secondo le proprie necessitá l'antenna puó essere mono o multibanda e per gli appassionati degli 80 metri sará una vera manna poter andare ottimamente 'In aria" con appena 20 m d'antenna e senza problemi di bobine, accordatori, ROS ecc. Ricordo in proposito che un dipolo e’ circa 40 m, una W 3 DZZ uguale 33 m e una G 5 RV uguale 31 m. Chi dispone di buona massa, la usi. Ad essa va connesso il paio metallico di sostegno. lo non dispongo di alcun ancoraggio di massa e non lamento radio‑frequenza vagante, TVI e cose strane tipiche delle "filari". Un'ultima cosa piacevole: il filo radiante puo’ avere anche percorsi ad 'U', 'V' o zig‑zag con conseguente minor ingombro. |
||
| Da RADIO RIVISTA 1980 | ||
